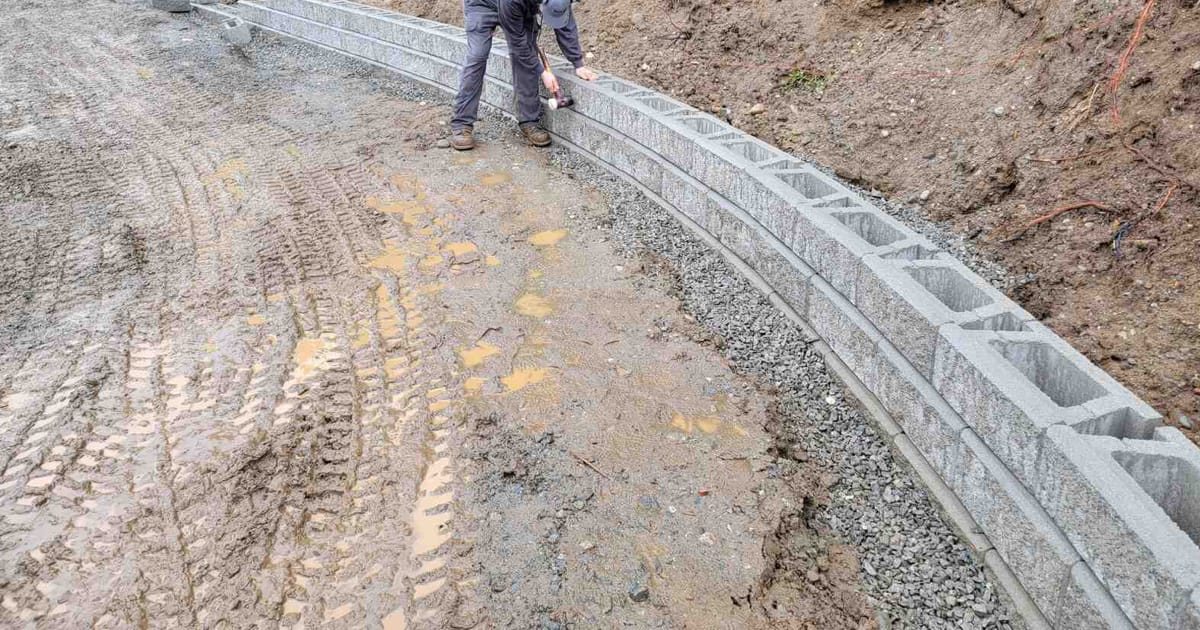

İstinat duvarı tasarımı, yalnızca betonarme ya da taş blok seçiminden ibaret değildir. Bu yapıların uzun ömürlü ve güvenli olması için bir başka hayati unsur da drenaj sistemlerinin entegre edilmesidir. Çünkü istinat duvarının arkasında biriken su, zamanla yapıya ciddi yük bindirir ve duvarın devrilmesine neden olabilir. Bu yazıda, istinat duvarı ve drenaj sistemlerinin neden birlikte planlanması gerektiğini teknik gerekçelerle açıklıyoruz.
İstinat Duvarı Arkasında Su Birikiminin Etkileri
Duvarın arkasında biriken su, toprak basıncını katbekat artırır. Bu da aşağıdaki sonuçlara yol açabilir:
- Hidrostatik Basınç Artışı: Drenajı olmayan duvarlarda su yükü duvarın devrilme momentini yükseltir.
- Çökme ve Eğim Bozulması: Temel zemini suyla yumuşar ve taşıma gücünü kaybeder.
- Malzeme Yıpranması: Su, donatılı betonun paslanmasına ve taş yapıların ayrışmasına yol açar.
Drenajın İhmal Edildiği Projelerde Karşılaşılan Sorunlar
İstinat duvarlarının zarar görmesinin en yaygın nedenlerinden biri yanlış veya eksik drenaj sistemleridir. Sık görülen sorunlar:
- Duvar Yıkılması: Suyun yaptığı basınç, yapının devrilmesine yol açar.
- Toprak Yumuşaması: Sıkışmamış, ıslak toprak taşıma kapasitesini kaybeder.
- Su Kaçakları ve Yüzey Erozyonu: Yağmur suyu kontrolsüz biçimde akar ve peyzaj düzenini bozar.
İdeal Drenaj Sistemleri Nelerdir?
İyi tasarlanmış bir istinat duvarı projesinde aşağıdaki drenaj çözümleri birlikte kullanılır:
1. Drenaj Borusu (Perforated Pipe)
Duvarın tabanına yerleştirilen delikli borular, suyun kontrollü şekilde tahliyesini sağlar.
2. Çakıl Dolgu ve Geotekstil
Çakıl suyun süzülmesini sağlarken, geotekstil tıkanıklığı ve toprak karışımını engeller.
3. Yüzey Drenaj Kanalları
Duvar üstünde biriken yağmur suyunun aşağıya inmeden yönlendirilmesini sağlar.
Drenaj Planlaması Nasıl Yapılmalı?
- Eğimli Boru Hattı: %1-2 eğimle borular yerleştirilmeli.
- Tahliye Noktası: Boru ucundan suyun yönlendirilmesi gereken güvenli alan tasarlanmalı.
- Sızdırmazlık: Suyun yanlış alana yönlenmesini önlemek için sızdırmazlık detayları unutulmamalı.
Drenajın Statik Hesaplara Katkısı
İyi planlanmış drenaj sistemi:
- Duvarın arkasındaki aktif toprak basıncını azaltır.
- Temel genişliği ve donatı ihtiyacı düşer, böylece maliyet avantajı sağlar.
- Duvarda çatlak ve deformasyon ihtimalini ciddi oranda azaltır.
Yüksek Eğilimli Zeminlerde Drenajın Önemi
Eğimli arazilerde yağmur suyu daha hızlı akar ve duvar arkasında daha fazla birikir:
- Yer altı su seviyesi ani yükselir.
- Zemin çökmesi ve sıvılaşma tehlikesi başlar.
- Drenajsız projelerde duvarın devrilme süresi aylar içinde gerçekleşebilir.
Uygulama Hataları ve Drenaj Sisteminde Kaçınılması Gerekenler
Sıklıkla karşılaşılan hatalar şunlardır:
- Yetersiz boru çapı: Su birikir ve tahliye edilemez.
- Çakıl yerine toprak dolgu kullanımı: Tıkanmaya neden olur.
- Borunun eğimsiz yerleştirilmesi: Suyun hareketi engellenir.
- Geotekstil kullanılmaması: Boru zamanla toprakla dolar.
Sıkça Sorulan Sorular (SSS)
1. Drenaj sistemi olmadan istinat duvarı yapılabilir mi?
Yüksek veya eğimli zeminlerde asla önerilmez. Mutlaka drenaj şarttır.
2. Drenaj sistemi pahalı mı?
Hayır. Uzun vadede duvarın ömrünü artırarak bakım maliyetlerini azaltır.
3. En basit drenaj yöntemi nedir?
Delikli drenaj borusu ve çakıl dolgulu sistem, en etkili ve uygun maliyetli çözümdür.
4. Drenaj sistemi yıllık bakım ister mi?
Evet. Boru uçlarının açık kalması, tıkanıklık olmaması kontrol edilmelidir.
5. Gabion duvarlarda drenaj gerekir mi?
Gabionlar doğal drenaj sağlar ama arkasında yine de çakıl dolgu önerilir.
6. Duvar arkası sızıntıyı nasıl fark ederim?
Duvar yüzeyinde nemli alanlar, yosunlaşma ve çatlamalar drenaj problemi göstergesidir.
Projeniz İçin Doğru Drenaj ve Duvar Tasarımı İçin Bizimle İletişime Geçin
Berra Yapı olarak, istinat duvarı projelerinde:
- Yerinde zemin ve su analizi,
- TS500/Eurocode’a uygun drenaj ve taşıyıcı sistem tasarımı,
- Ruhsata uygun projelendirme ve uygulamasunuyoruz.
